Подключение камеры заднего хода к магнитоле простыми шагами

Подключение камеры заднего хода к магнитоле стало популярной задачей среди автомобилистов, стремящихся улучшить безопасность и удобство вождения. Это устройство позволяет водителю лучше контролировать ситуацию сзади автомобиля, что особенно важно при парковке и маневрировании в ограниченных пространствах.

В этой статье мы подробно рассмотрим процесс подключения камеры заднего хода к магнитоле. Вы узнаете, какие инструменты и материалы вам понадобятся, а также шаги, которые помогут выполнить установку правильно. Это руководство подойдёт как для опытных автомобилистов, так и для начинающих, которые хотят самостоятельно разобраться в этой задаче.

Не стоит забывать, что правильная установка камеры не только облегчает управление автомобилем, но и значительно увеличивает уровень безопасности на дороге. Рассмотрим все нюансы данной процедуры и ответим на самые распространённые вопросы, связанные с подключением устройства.

Выбор камеры заднего хода

Второй важный аспект – угол обзора. Чем шире угол, тем больше пространства вы сможете охватить при?? или маневрировании. Рекомендуется выбирать камеры с углом обзора от 120 до 180 градусов.

Также стоит обратить внимание на влагозащищенность камеры. Это особенно актуально для использования в условиях переменчивой погоды. Убедитесь, что камера имеет соответствующий стандарт защиты, например, IP67.

Не менее важно учитывать наличие ночного видения. Инфракрасные диоды, встроенные в камеру, обеспечивают достойное качество изображения в темное время суток. Это значительно повышает безопасность при движении задним ходом в условиях низкой видимости.

Наконец, стоит рассмотреть монтажные характеристики камеры. Удобство установки и возможность регулировки угла наклона могут сыграть решающую роль в успешной эксплуатации устройства. Оптимальный вариант – универсальные модели, которые подходят для различных автомобилей.

Типы камер для автомобилей

Существует несколько типов камер заднего хода, каждая из которых имеет свои особенности и преимущества. При выборе камеры для вашего автомобиля важно учитывать её характеристики и совместимость с системой мультимедиа.

• Аналоговые камеры:
  • Подключаются к магнитоле через аналоговый видеосигнал.
  • Имеют хорошее соотношение цена-качество.
  • Могут испытывать помехи, особенно при плохом освещении.
• Цифровые камеры:
  • Передают сигнал в цифровом формате, что увеличивает качество изображения.
  • Наиболее устойчивы к внешним помехам и смогут работать в любых условиях освещения.
  • Могут иметь дополнительные функции, такие как парковочные линии или грозозащита.
• Камеры с ночным видением:
  • Оснащены инфракрасной подсветкой для работы в условиях низкой видимости.
  • Идеальны для ночных поездок и парковки в темных местах.
  • Обеспечивают четкость изображения даже в полной темноте.
• Камеры с широким углом обзора:
  • Обеспечивают более широкий угол обзора, что уменьшает слепые зоны.
  • Подходят для больших автомобилей и при ограниченном пространстве для маневров.
  • Некоторые модели могут привести к искажению изображения по краям.
• Парковочные камеры:
  • Специально разработаны для улучшения парковки, могут иметь линейные разметки на экране.
  • Иногда оснащаются дополнительными датчиками расстояния.
  • Автоматически активируются при включении задней передачи.

При выборе типа камеры важно учитывать как ваши потребности, так и технические характеристики автомобиля для обеспечения максимальной безопасности и удобства при вождении.

Обзор магнитол с функцией подключения

На современном рынке существует множество магнитол, которые поддерживают подключение камеры заднего хода. Основные характеристики таких устройств включают наличие входа для подключения камеры, поддержку различных форматов видео и встроенные системы обработки сигналов.

Магнитолы с функцией подключения камеры заднего хода обычно имеют экран достаточного размера, что позволяет водителю четко видеть все препятствия при движении задним ходом. Бренды, популярные в этой категории, включают Pioneer, Sony, Kenwood и Alpine, которые предлагают как бюджетные, так и премиум решения.

Некоторые модели оснащены дополнительными функциями, такими как парковочные линии, которые автоматически отображаются на экране, и возможность подключения нескольких камер для улучшения обзора. Обратите внимание на совместимость магнитолы с вашей моделью автомобиля и наличием необходимых адаптеров или переходников.

Выбирая магнитолу, стоит также рассмотреть возможность интеграции с другими системами автомобиля, такими как навигация и Bluetooth, что добавит комфорта в использовании устройства. Важно убедиться, что выбранная модель прошла все необходимые сертификации и имеет хорошие отзывы пользователей.

Как выбрать подходящую магнитолу

При выборе магнитолы для автомобиля учитывайте несколько важных критериев, которые помогут вам сделать правильный выбор:

• Совместимость с автомобилем: Убедитесь, что выбранная магнитола подходит по размеру и интерфейсу к вашей модели автомобиля. Существуют стандарты, такие как DIN и 2DIN.
• Поддержка форматов: Проверьте, какие аудиоформаты поддерживает магнитола (MP3, WAV, FLAC и др.). Чем больше форматов, тем универсальнее устройство.
• Функции подключения: Определите, нужны ли вам Bluetooth, USB, AUX или HDMI. Эти функции обеспечивают удобство подключения мобильных устройств и обеспечить потоковую передачу музыки.
• Качество звука: Обратите внимание на параметры звука, такие как мощность, количество каналов и эквалайзер. Это поможет улучшить аудиовосприятие в автомобиле.
• Дисплей: Выбирайте магнитолу с удобным и читаемым экраном. Возможная поддержка сенсорных технологий увеличит удобство управления.
• Навигационные функции: Некоторые магнитолы предлагают встроенные навигационные системы. Если это важно для вас, выбирайте модели с поддержкой GPS.
• Цена: Определите свой бюджет. На рынке есть магнитолы разных ценовых категорий, поэтому важно найти оптимальное соотношение цены и качества.

Сравните несколько моделей по указанным параметрам и принимайте решение, основываясь на своих предпочтениях и потребностях. Это поможет выбрать магнитолу, которая будет удовлетворять ваши требования и сделает поездки более комфортными.

Необходимые инструменты для установки

Для успешной установки камеры заднего хода необходимо подготовить ряд инструментов и материалов, которые помогут упростить процесс и обеспечить надежное подключение. В таблице ниже перечислены основные инструменты и их назначение:

Подготовив все необходимые инструменты, вы сможете значительно упростить процесс установки камеры заднего хода и минимизировать риск ошибок.

Этапы монтажа камеры заднего хода

После определения места необходимо подготовить поверхность. Очистите ее от грязи и лишних деталей, чтобы камера надежно фиксировалась.

Далее, установите крепежные элементы камеры. Это могут быть винты или клеевые крепления, в зависимости от модели. Убедитесь, что камера установлена под правильным углом для максимального обзора.

Следующий этап – прокладка кабелей. Проложите видео- и питания провода от камеры к магнитоле. При этом следите за тем, чтобы провода не мешали движению и были защищены от механических повреждений.

После этого подключите камеру к источнику питания и видеовыходу магнитолы. Нужно позаботиться о надежном соединении, используя соответствующие разъемы.

Подключение питания к камере

Первым делом необходимо определить источник питания. В большинстве случаев, для этого используется провод, который подает питание от задних фонарей. Это решение позволяет камере автоматически включаться при включении заднего хода.

Шаги подключения:

1. Определите положительный и отрицательный провод: Снять изоляцию с проводов заднего фонаря, чтобы выявить положительный (+) и отрицательный (-) контакт.
2. Подсоедините провода камеры: Соедините положительный провод камеры с положительным проводом фонаря, а отрицательный – с отрицательным.
3. Используйте соединители: Рекомендуется применять обжимные соединения или изоленты для надежного крепления проводов.

После выполнения этих операций рекомендуется проверить правильность подключения, включив зажигание и включив задний ход. Если всё сделано правильно, камера должна активироваться автоматически и передавать изображение на экран магнитолы.

Важно также убедиться, что все соединения заизолированы, чтобы избежать короткого замыкания и повреждений оборудования.

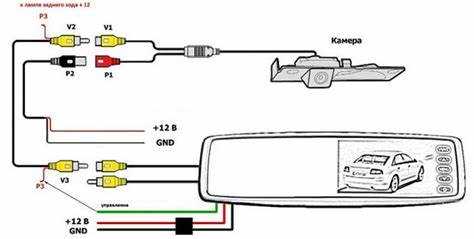

Соединение с магнитолой по проводам

Для правильного подключения камеры заднего хода к магнитоле необходимо обеспечить надежное соединение всех проводов. Это позволит передавать видеосигнал с камеры на экран вашего головного устройства. В большинстве случаев используются два главных типа соединений: через AV-разъем и по системе RCA.

Камера заднего хода обычно имеет два основных провода: один предназначен для передачи видеосигнала, а другой – для питания. Необходимо обратить внимание на качественное соединение проводов, чтобы избежать потерянного сигнала или помех.

Для подключения видеосигнала используйте RCA кабель. Один конец подключается к камере, а другой – к соответствующему входу магнитолы. На магнитоле этот вход помечается как AV, Camera или Video in.

Важно обеспечить защиту соединений от влаги и загрязнений. Для этого можно использовать термоусадочные трубки или изоленту, что гарантирует долговечность соединения.

После успешного подключения видеосигнала, убедитесь, что камера правильно настроена и сигнал отображается на экране магнитолы при включении задней передачи. Это обеспечит безопасность и удобство при парковке.

Настройки магнитолы для изображения

После подключения камеры заднего хода к магнитоле необходимо настроить параметры изображения для обеспечения оптимального качества и удобства при использовании.

Следующие настройки могут быть полезными для получения наилучших результатов:

Все настройки обычно находятся в меню изображения магнитолы. После внесения изменений рекомендуется провести тест, чтобы убедиться в правильности настройки и достаточной четкости изображения.

Калибровка угла обзора камеры

1. Выбор точки крепления камеры:
   • Камера должна быть установлена таким образом, чтобы минимизировать слепые зоны.
   • Оптимальное расположение – на уровне номера автомобиля или чуть выше.
2. Протестируйте изображение:
   • Запустите автомобиль и включите задний ход.
   • Проследите за тем, что отображается на экране магнитолы.
3. Настройка угла обзора:
   • Если изображение не соответствует реальной ситуации, найдите возможность регулируемого крепления камеры.
   • Измените угол наклона, наблюдая за изменениями на экране.
4. Проверка на предмет искажений:
   • Оцените, насколько точно камера отображает размеры объектов.
   • При необходимости, измените угол установки или используйте другую модель камеры с лучшим углом обзора.
5. Финальная проверка:
   • После всех корректировок еще раз проверьте работу камеры в различных условиях освещения.
   • Убедитесь, что изображение четкое и объекты видны на необходимом расстоянии.

Следуя этим шагам, вы сможете точно откалибровать угол обзора камеры заднего хода, что значительно упростит процесс заднего хода и повысит безопасность при маневрировании.

Тестирование и проверка работы

После завершения установки камеры заднего хода и подключения её к магнитоле важно провести тестирование для уверенности в корректной работе системы. Начните с включения автомобиля и прокладывания пути, чтобы убедиться, что камера активируется автоматически при включении задней передачи.

Следуйте следующим шагам для проверки:

1. Включите зажигание и переведите селектор трансмиссии в положение Р (задний ход).

2. Проверьте, появляется ли изображение с камеры на экране магнитолы. Если экран остаётся чёрным, убедитесь в правильном подключении проводов и отсутствии повреждений.

3. Оцените качество изображения. Изображение должно быть четким с минимальными искажениями. Проверьте, есть ли возможность регулировки яркости и контрастности через настройки магнитолы.

4. Проверьте работу парковочных линий, если они предусмотрены в вашей модели камеры. Они должны отображаться правильно и помогать в маневрировании.

5. Сделайте несколько пробных задних манёвров, чтобы убедиться, что камера точно показывает расстояние до препятствий.

Если всё работает должным образом, система установлена правильно. В случае выявления проблем, проверьте соединения и настройки, или обратитесь за помощью к специалистам.

Устранение распространённых проблем

При подключении камеры заднего хода к магнитоле могут возникнуть различные проблемы. Вот некоторые из них и способы их устранения:

• Не отображается изображение:

  • Проверьте правильно ли подключены видеопровода к магнитоле и камере.
  • Убедитесь, что камера включена и работает (проверьте питание).
  • Проверьте настройки магнитолы, возможно, выбран неверный источник видео.

• Деформация изображения:

  • Проверьте правильность установки камеры, возможно, она наклонена.
  • Проверьте, не необходимо ли откорректировать угол обзора в настройках магнитолы.

• Проблемы с питанием:

  • Убедитесь, что источник питания достаточно мощный и правильно подключен.
  • Проверьте предохранитель, если он сгорел, замените его.

• Помехи на изображении:

  • Проверьте, не повреждены ли видеопровода, возможно, требуется замена.
  • Используйте экранированные кабели для уменьшения помех.

• Задержка изображения:

  • Проверьте, поддерживает ли магнитола функцию заднего вида, возможно, используете несовместимое оборудование.
  • Проверьте настройки магнитолы на наличие параметров задержки, проверьте их.

Эти шаги могут помочь в решении наиболее распространённых проблем, возникающих при установке и использовании камеры заднего хода с магнитолой.
