Принципы работы роботизированной коробки передач в современных автомобилях

Роботизированная коробка передач (РКП) представляет собой высокотехнологичное решение, объединяющее в себе преимущества механической и автоматической трансмиссий. Этот тип трансмиссии обеспечивает не только комфортное вождение, но и повышает эффективность расхода топлива. В последние годы РКП стали активнее внедряться в модельный ряд современных автомобилей, что обуславливает необходимость понимания ее работы.

Основная особенность роботизированной коробки заключается в автоматизации процесса переключения передач без участия водителя. РКП использует специализированный алгоритм управления, который позволяет находить оптимальные режимы работы двигателя и трансмиссии в разных условиях. Это достигается за счет интеграции электронных систем, которые отслеживают множество параметров, таких как скорость автомобиля, обороты двигателя и даже стиль вождения.

Работа роботизированной коробки основана на принципе использования механической трансмиссии, но с добавлением электрических приводов для управления сцеплением и переключением передач. Это позволяет добиться быстроты и четкости переключений, делая процесс вождения более динамичным и удобным. Поскольку роботизированная трансмиссия отличается от традиционной автоматической, ее устройство и принципы функционирования заслуживают детального разбору.

Основы роботизированной коробки передач

• Структура:
  • Система управления
  • Датчики
  • Электромеханические приводы
  • Механизм переключения передач
• Принципы работы:
  • Автоматическое переключение передач в зависимости от режима движения
  • Использование давления масла для управления механизмами
  • Интерактивная адаптация под стиль вождения
• Преимущества:
  • Быстрота переключения
  • Экономия топлива
  • Комфорт в управлении
• Недостатки:
  • Сложность конструкции
  • Высокая стоимость ремонта

Таким образом, роботизированная коробка передач представляет собой высокотехнологичное решение для управления трансмиссией, обеспечивая сбалансированное сочетание производительности и удобства. Это делает ее все более популярной в современных автомобилях.

История развития автоматических трансмиссий

Автоматические трансмиссии прошли долгий путь эволюции с момента своего зарождения. Их развитие можно разделить на несколько ключевых этапов:

1. Начало 20 века

   • Первое упоминание об автоматических трансмиссиях относится к 1904 году, когда была разработана трансмиссия под названием вариатор.
   • В 1921 году компания Cadillac представила первую массовую модель с автоматической трансмиссией — Cadillac Type 53.

2. 1930-е — 1950-е годы

   • В это время получила распространение трансмиссия Hydramatic, ставшая одной из самых популярных на рынках США.
   • Разработка Powerglide в 1950-х годах принесла улучшенное переключение передач и более плавное движение.

3. 1960-е — 1980-е годы

   • Появление Turbohydramatic обеспечило дальнейшую оптимизацию автоматических трансмиссий, что сделало их более надежными.
   • Внедрение электронных систем управления трансмиссиями в 1980-е годы значительно улучшило точность и скорость переключения передач.

4. 1990-е — настоящее время

   • С введением бесступенчатых трансмиссий (CVT) и роботизированных систем, таких как DSG, произошло качественное улучшение в управлении автомобилем.
   • Разработка систем, интегрирующих автоматические трансмиссии с современными технологиями, такими как адаптивный круиз-контроль и системы помощи водителю, стала новой вехой в автомобильной индустрии.

Сегодня автоматические трансмиссии являются стандартом для большинства автомобилей, обеспечивая комфорт и удобство при вождении, что делает их неотъемлемой частью современного автомобилестроения.

Принцип работы механики передачи

Сцепление отвечает за передачу крутящего момента от двигателя к коробке передач. При включении сцепления передача момента осуществляется, когда контакт между дисками сцепления устанавливается под действием пружин. Важно, чтобы сцепление обеспечивало плавный запуск, предотвращая рывки в процессе разгона.

Редукторы представляют собой систему шестерен, отвечающих за изменение передаточных чисел. Работая с различными комбинациями шестерен, механизм позволяет регулировать скорость и момент, что критически важно для обеспечения оптимальной работы автомобиля в различных условиях движения.

Когда необходимо переключение передачи, система управления, получая данные о состоянии автомобиля и режиме работы двигателя, активирует соответствующие механизмы. Процесс переключения осуществляется быстро и точно, благодаря чему достигается высокая производительность и комфорт водителя. Это позволяет значительно улучшить динамические характеристики автомобиля.

Важным аспектом является интерфейс связи между электронными системами автомобиля и механикой передачи. Современные роботизированные трансмиссии используют датчики для оптимизации времени переключения и уменьшения расхода топлива. Это делает роботизированные коробки передач более эффективными и надежными.

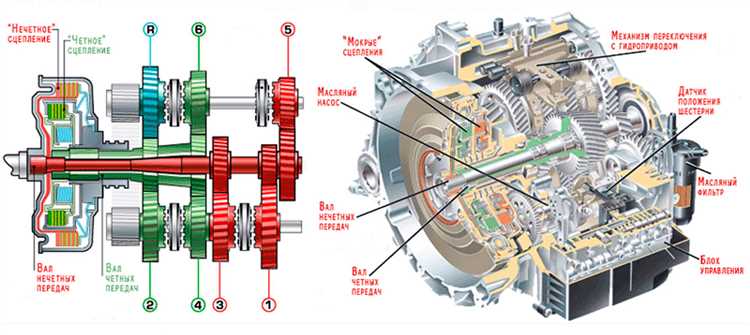

Структурные компоненты устройства

Роботизированная коробка передач состоит из нескольких ключевых компонентов, каждый из которых выполняет свою специфическую функцию в процессе передачи крутящего момента от двигателя к колесам автомобиля.

Основным элементом является корпус коробки передач, в котором размещены все механизмы и системы. Внутри корпуса находятся шестерни и вал, которые преобразуют вращательное движение. Шестерни обеспечивают различные передаточные числа, что позволяет автомобилю оптимально использовать мощность двигателя на разных режимах движения.

Система управления роботизированной коробки передач включает электронный блок управления (ECU), который анализирует данные о скорости, нагрузке и других параметрах для эффективного выбора передачи. Эта система обеспечивает автоматическое переключение передач без необходимости вмешательства водителя.

Приводные механизмы, такие как серводвигатели, отвечают за перемещение вилок переключения и включение необходимых передач. Они настроены на быструю реакцию, что позволяет минимизировать время переключения и улучшить динамику автомобиля.

Неотъемлемой частью конструкции являются элементы сцепления, которые могут быть как механическими, так и гидравлическими. Они обеспечивают плавное подключение и отключение двигателя от трансмиссии, предотвращая резкие jerks и потери мощности.

Для эффективного функционирования система также включает в себя датчики, которые контролируют положение шестерен и состояние передачи. Эти датчики отправляют информацию в ECU, тем самым способствуя точному и безопасному управлению трансмиссией.

Типы роботизированных передач

Роботизированные коробки передач подразделяются на несколько типов, каждый из которых имеет свои особенности и принципы работы. Наиболее распространенные типы включают в себя следующие:

Выбор типа роботизированной коробки передач зависит от многих факторов, таких как предпочтения водителя, требования к производительности автомобиля и условия эксплуатации.

Сравнение с традиционными автоматами

Роботизированные коробки передач (РКП) и традиционные автоматические трансмиссии (АКП) имеют схожую цель – обеспечить плавное переключение передач и повысить комфорт вождения. Однако принцип их работы значительно различается.

Одним из основных отличий является механизм переключения. РКП, как правило, использует электрические или гидравлические приводы для активации сцепления и переключения передач, в то время как АКП применяет гидравлические системы с автоматизированным распределением давления для управления работой трансмиссии.

Скорость переключения передач в РКП часто выше, чем в АКП. Это достигается благодаря точному контролю электронных систем, что способствует улучшению динамики разгона и экономии топлива. В то же время, традиционные автоматы могут обеспечивать более плавное переключение в диапазоне низких скоростей, что делает их предпочтительными в условиях городской эксплуатации.

Еще одной значимой разницей является степень взаимодействия водителя. РКП, хоть и автоматически переключает передачи, позволяет водителю выбрать режим, что дает возможность большего контроля при спортивной езде. АКП, в свою очередь, ориентированы на максимальное облегчение процесса вождения, особенно для пользователей, не стремящихся вмешиваться в работу трансмиссии.

Также стоит отметить, что РКП часто имеют более простую конструкцию и, как следствие, могут быть более легкими и менее затратными при обслуживании по сравнению с традиционными автоматическими трансмиссиями. Однако традиционные автоматы остаются более распространенными среди автомобилей среднего класса и ниже, благодаря их надежности и проверенной эффективности.

Таким образом, выбор между роботизированной и традиционной автоматической коробкой передач во многом зависит от предпочтений водителя, стиля вождения и условий эксплуатации автомобиля.

Преимущества роботизированных систем

Роботизированные коробки передач (РКП) представляют собой эффективное решение для современных автомобилей благодаря ряду ключевых преимуществ. Во-первых, повышенная топливная экономичность позволяет сократить расход топлива, что особенно важно в условиях растущих цен на энергоносители.

Во-вторых, скорость переключения передач в роботизированных системах значительно быстрее, чем в традиционных механических или автоматических трансмиссиях. Это способствует более динамичному разгонам и улучшению общей производительности автомобиля.

Третьим важным аспектом является уменьшение износа трансмиссии. Роботизированные системы обеспечивают более точное и гладкое переключение передач, что снижает механические нагрузки и продлевает срок службы всех компонентов.

Также стоит отметить интеллектуальные алгоритмы управления, которые адаптируют работу трансмиссии под стиль вождения водителя, обеспечивая оптимальный баланс между комфортом и эффективностью. Это особенно актуально для автомобилей с функцией спортивного режима.

Наконец, простота обслуживания является еще одним преимуществом РКП. Применение современных технологий позволяет значительно упростить диагностику и устранение неисправностей, что делает техническое обслуживание более доступным и менее затратным.

Недостатки и ограничения технологии

Несмотря на множество преимуществ, роботизированные коробки передач имеют ряд недостатков и ограничений, которые могут затруднить их использование в некоторых условиях. Рассмотрим основные из них:

• Сложность конструкции: Роботизированные коробки передач содержат более сложные механизмы по сравнению с традиционными автоматами, что может привести к увеличению вероятности поломок.
• Цена: Завышенные затраты на производство и ремонт могут сделать роботизированные коробки более дорогими для конечного потребителя.
• Износ сцепления: Износ сцепления в роботизированных коробках может происходить быстрее, что требует регулярного технического обслуживания и замены компонентов.
• Неудобство при старте: При запуске с места некоторые модели могут демонстрировать небольшие задержки, что негативно сказывается на плавности движения.
• Ограниченные возможности в условиях бездорожья: Роботизированные коробки могут иметь сложности с переключением передач в сложных условиях, таких как грязь или снег.
• Реакция на давление водителя: Некоторые системы могут неправильно интерпретировать команды водителя, что приводит к неожиданным переключениям передач.

Эти недостатки следует учитывать при выборе автомобиля, оснащенного роботизированной коробкой передач, так как они могут существенно повлиять на общий опыт вождения и эксплуатационные характеристики. Несмотря на это, технология продолжает развиваться, и производители работают над устранением указанных проблем.

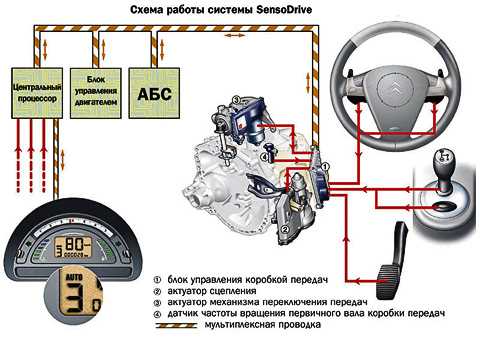

Системы управления трансмиссией

Системы управления трансмиссией играют ключевую роль в обеспечении эффективности и надежности работы роботизированных коробок передач. Они отвечают за точное и своевременное выполнение переключений передач, обеспечивая при этом комфорт водителя и оптимальную динамику автомобиля.

Современные системы управления базируются на комплексном подходе, комбинируя электронные и механические компоненты. Главный элемент этих систем – электронный блок управления (ЭБУ), который принимает данные от различных датчиков, определяющих скорость автомобиля, положение дроссельной заслонки, а также загрузку двигателя. На основании полученной информации блок вычисляет оптимальные параметры для переключения передач.

Одной из важных функций системы управления является адаптация к стилю вождения. Например, при агрессивной манере вождения ЭБУ может проводить более ранние переключения на более высокие передачи для достижения максимальной производительности. В то же время при экономичном стиле ЭБУ будет задерживать переключения, чтобы улучшить топливную эффективность.

Кроме того, система включает в себя исполнительные механизмы, такие как электромагнитные клапаны и серводвигатели, которые обеспечивают фактическое переключение передач согласно сигналам, поступающим от электронного блока управления. Эти механизмы обеспечивают высокую точность и скорость переключения, что является важным для работы роботизированной трансмиссии.

Системы управления также могут интегрироваться с другими системами автомобиля, такими как системы курсовой устойчивости и системы помощи при старте на подъеме. Это повышает общую безопасность и управляемость автомобиля, делая его более предсказуемым в различных условиях эксплуатации.

Эффект на производительность автомобиля

Роботизированные коробки передач (РКП) оказывают значительное влияние на производительность автомобиля, что влияет как на динамику движения, так и на экономию топлива. Ниже приведены ключевые аспекты этого эффекта:

• Ускорение и динамика: РКП обеспечивают более быстрое и точное переключение передач по сравнению с традиционными автоматами, что способствует улучшению ускорения. Это происходит благодаря минимизации времени между переключениями, что позволяет двигателю работать в более оптимальных оборотах.
• Экономия топлива: Использование роботизированных передач может привести к снижению потребления топлива. Эффективность переключения и возможность поддержания оптимальных оборотов двигателя способствуют экономии, особенно в городских условиях.
• Управляемость: Роботизированные системы часто позволяют водителю выбирать режимы работы (например, спортивный или экономичный), что дополняет возможности адаптации автомобиля под индивидуальный стиль вождения. Это может привести как к улучшению комфорта, так и к повышению производительности.
• Снижение выбросов: Оптимизация работы двигателя через более совершенные механизмы переключения передач уменьшает выбросы вредных веществ в атмосферу. В результате, автомобили с РКП могут соответствовать более строгим экологическим стандартам.
• Система контроля: Современные системы управления трансмиссией, позволяющие интегрировать работу РКП с другими компонентами автомобиля (например, антиблокировочной системой и системами контроля устойчивости), способствуют улучшению общей производительности и безопасности при движении.

В целом, роботизированные коробки передач значительно влияют на производительность автомобилей, обеспечивая более высокую эффективность работы двигателя, лучшее ускорение и меньшие затраты на топливо, что делает их привлекательными для современного автопрома.

Влияние на экономию топлива

Роботизированные коробки передач (РКП) оказывают значительное влияние на экономию топлива благодаря своей способности оптимально управлять переключениями передач. Они обеспечивают более быстрое и точное переключение, что позволяет двигателю работать в пределах наиболее экономичного диапазона оборотов.

Одним из главных преимуществ РКП является возможность использования алгоритмов, которые анализируют условия движения и выбирают наиболее подходящую передачу для минимизации расхода топлива. В результате движения на низких оборотах становятся более эффективными, что непосредственно сказывается на расходе топлива.

Экономия топлива также достигается за счет снижения механических потерь, связанных с переключениями. Технологии, применяемые в РКП, позволяют избежать разрывов крутящего момента, что дополнительно способствует эффективному расходованию топлива.

Для наглядности представлена таблица, где сравниваются показатели расхода топлива у различных типов трансмиссий:

Анализ данных показывает, что РКП обеспечивают лучшие условия для экономии топлива по сравнению с традиционными автоматическими и механическими трансмиссиями. Это делает их привлекательным вариантом для автомобилистов, стремящихся снизить расходы на топливо.

Безопасность работы коробки передач

Современные роботизированные трансмиссии оснащены множеством датчиков, которые контролируют различные параметры, такие как скорость вращения, температура и давление масла. Эти данные позволяют системе заранее определять потенциальные неисправности и предотвращать их.

Также важной составляющей безопасности является наличие защитных функций, которые отключают трансмиссию в случае критической ошибки. Например, если система обнаружит неисправность в управляющих механизмах или нарушение работы датчиков, она может перейти в безопасный режим, что предотвращает повреждение трансмиссии и минимизирует риск аварийных ситуаций.

В дополнение к этому, программное обеспечение, управляющее коробкой передач, регулярно обновляется для обеспечения интеграции новых алгоритмов безопасности и повышения общей устойчивости системы к внешним воздействиям.

Следует отметить, что роботы при переключении передач имеют низкое время срабатывания, что сводит к минимуму возможность перегрева трансмиссии. Своевременное изменение режимов также снижает риск износа компонентов. Регулярное техническое обслуживание и диагностика системы являются обязательными для поддержания безопасной работы коробки передач.

Поддержка высоких стандартов безопасности в роботизированной коробке передач не только защищает жизненно важные компоненты автомобиля, но и повышает общую уверенность водителя в надежности транспортного средства в процессе эксплуатации.

Перспективы дальнейшего развития

Развитие роботизированных коробок передач продолжает вдохновлять инженеров на создание более совершенных систем трансмиссии. С учётом активного прогресса в области электрических и гибридных автомобилей, роботизированные трансмиссии могут интегрироваться с новыми технологиями для повышения общей эффективности. Например, использование искусственного интеллекта для оптимизации переключения передач может значительно улучшить динамику вождения и качество управления.

Дополнительные исследования ведутся в направлении уменьшения размеров и веса систем, что также благоприятно скажется на снижаемых показателях потребления топлива. Применение новых материалов и технологий, таких как 3D-печать, может привести к созданию более устойчивых и легких компонентов коробок передач.

С развитием автомобильной электроники, ожидается внедрение более сложных систем управления, позволяющих синхронизировать работу трансмиссии с другими электронными системами автомобиля. Это обеспечит более плавный ход и улучшение отзывчивости на команды водителя. Так, будущие разработки могут подстроиться под стиль вождения, предоставляя индивидуализированные настройки.

Наконец, важным аспектом является создание более адаптивных и интеллектуальных систем диагностики и ремонта, которые позволят предсказывать и предупреждать о возможных неисправностях, тем самым увеличивая надежность и срок службы трансмиссий.
